FIJACIÓN DE PANELES

El sistema consiste en la instalación de consolas metálicas en la estructura para sustentación de paneles de fachada.



Desarrollado para eliminar las molestias causadas por las consolas de hormigón en las fases de producción, almacenamiento y transporte de los elementos a ser montados, permite amplias regulaciones en los tres ejes cartesianos (horizontal, vertical y profundidad). Estas regulaciones garantizan uniformidad en la paginación de las fachadas.

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos

Paneles Fijados Independientes



      - Fijación Externa al Pilar

Para paineles con fijación externa al pilar, las consolas pueden ser fijadas de tres formas en la estructura:

  • Consola Atornillada

​

Sistema de fijación compuesto por cuatro ítems:

  • TSA Plantillado

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Console Parafusado

Elemento de espera en pilares o vigas. Insertos metálicos con anclaje incorporado (TSA) instalados con plantilla que garantiza su posicionamiento en el hormigón. Los insertos serán utilizados posteriormente para fijación de la consola metálica a la estructura por medio de tornillos;

  • Consola Atornillada:

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Console Parafusado

Consola metálica que será fijada al TSA Plantillado por medio de tornillos. También posee tornillos superior y frontal que permiten ajuste en los 3 ejes y sirve para transmitir la carga del panel a la estructura portante.

  • Conjunto de Fijación

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Console Parafusado

Conjunto formado por tornillos y arandelas, responsable por la fijación de la consola en el TSA Plantillado.

  • Placa de Apoyo / Nicho

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Chapa de Apoio, Console Parafusado

Pieza metálica que será hormigonada en el panel que se presta a alojar la consola metálica y distribuir la carga de apoyo;

Demostración del sistema:

Consola Atornillada

Panel

Screen Shot 2018-08-21 at 09.34.17.png

  • Consola Soldada

Sistema de fijación compuesto por tres ítems:

  • Placa de Espera

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Console Soldado

Elemento de espera en pilares o vigas. Inserto metálico que deberá ser hormigonado en la estructura para posteriormente recibir la consola soldada.

  • Consola Soldada

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Console Soldado

Consola metálica que será soldada a la placa de espera. Pieza con tornillos superior y frontal que permiten ajuste en los 3 ejes y sirve para transmitir la carga del panel a la estructura portante.

  • Placa de Apoyo / Nicho

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Chapa de Apoio, Console Parafusado

Pieza metálica que será hormigonada en el panel que se presta a alojar la consola metálica y distribuir la carga de apoyo;

Demostración del sistema:

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Chapa de Apoio, Console Soldado

Consola para Soldadura

Panel

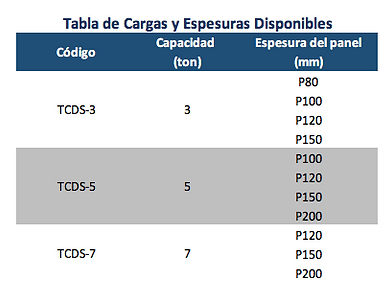

Screen Shot 2018-08-21 at 09.34.22.png

  • Consola Hormigonada

Sistema de fijación compuesto por dos ítems:

  • Consola Hormigonada

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Console Concretado

Consola metálica que será hormigonada junto a la estructura. Pieza con tornillos superior y frontal que permiten ajuste en los 3 ejes y sirve para transmitir la carga del panel a la estructura portante.

  • Placa de Apoyo / Nicho

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Chapa de Apoio, Console Parafusado

Pieza metálica que será hormigonada en el panel que se presta a alojar la consola metálica y distribuir la carga de apoyo;

Demostración del sistema

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Chapa de Apoio, Console Concretado

Consola Hormigonada

Panel

Screen Shot 2018-08-21 at 09.34.26.png

      - Fijación Entre Pilares

Para paneles con fijación entre pilares, utilizamos el sistema de fijación tipo cuchillo donde la abertura máxima entre pilar y panel debe ser de 20mm. El sistema se compone por los cuatro siguientes ítems:

  • Consola Cuchillo

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Console Faca

Consola metálica responsable por sostener el peso del panel.

  • Cajón Pilar para Cuchillo

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Console Faca, Nicho Faca

Pieza metálica que será hormigonada en el pilar que se presta a alojar la consola en la región del pilar y distribuir la carga de apoyo;

  • Nicho Panel para Cuchillo

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Console Faca, Nicho FacaFixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Console Faca, Nicho Faca

Pieza metálica que será hormigonada en el panel que se presta a alojar la consola en la región del panel y distribuir la carga de apoyo;

  • Shims

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Console Faca, Nicho Faca, Shims

Conjunto de placas metálicas utilizada para la regulación de nivel de los paneles.

Demostración del sistema:

Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Console Faca, Nicho Faca
Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Console Faca, Nicho Faca
Fixação de Painéis, Fixação de Placas, Consoles Metálicos, Consolos Metálicos, Console Faca, Nicho Faca
Screen Shot 2018-08-21 at 09.36.16.png
